解读DMN盒装调用

在DMN中，盒装调用(boxed invocation)是一种专门的表格表示法，用于定义决策或另一个业务知识模型(BKM)如何调用BKM或决策服务。它充当参数绑定的视觉容器，使逻辑重用比等效的文本表达式更易于理解。

以下是其结构、语义和用途的详细说明：

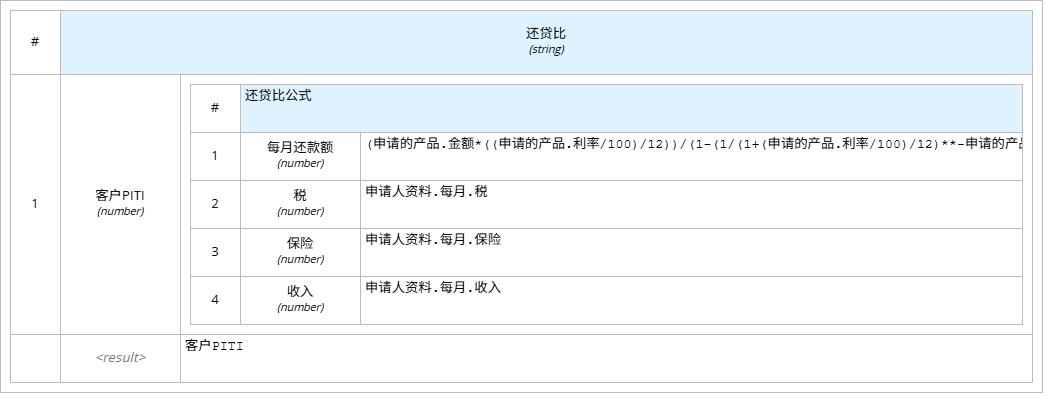

1.视觉符号与结构

盒装调用表现为一个分为几个部分的框：

l   标题（被调用元素名称）：顶部的框包含被调用的BKM或决策服务的名称。

l   绑定行：在标题下方，调用列出了一个或多个“绑定”行。

l   参数列（左侧）：每一行的左侧框包含被调用函数的形式参数(formal parameter)的名称。

l   绑定表达式列（右侧）：参数右侧是一个绑定表达式（其本身可以是任何盒装表达式）。在执行函数时，该表达式的值将赋给相应的参数。

2.执行语义

l   映射到FEEL：在形式上，盒装调用等同于使用具名参数的FEEL函数调用。例如，调用名为"Calculation"且带有参数p1和p2的表格被解释为Calculation(p1:expression1,p2:expression2)。

l   作用域(Scope)：绑定表达式的评估发生在调用元素（例如包含该调用的决策）的作用域内。

l   要求：盒装语法要求至少显示一个参数。如果函数没有参数，则必须使用标准文本语法进行调用（例如functionName()）。

3.元模型定义

在DMN元模型中，调用(Invocation)是Expression的一个具体专门化：

l   它包含一个calledFunction（一个必须评估为函数的表达式，通常是命名BKM的文字表达式）。

l   它由零个或多个binding实例组成。

l   每个binding将一个formalParameter（一个InformationItem）与一个bindingFormula（一个Expression）关联起来。

4.在决策建模中的角色

盒装调用主要用于：

l   促进重用性：允许在多个决策中重用封装在BKM中的逻辑，而无需重复逻辑本身。

l   简化复杂决策：当决策逻辑仅由调用BKM组成时，盒装调用提供了一种清晰、标准的方法将输入映射到BKM的参数。

l   支持外部逻辑：它们可用于将数据传递给外部定义的函数，例如使用Java、PMML或ONNX实现的函数。

示例：在贷款申请模型中，“资格(Eligibility)”决策可能会使用盒装调用来调用“资格规则”BKM，将“申请人年龄”输入数据绑定到BKM逻辑所需的“年龄”参数。
